Detail produk:
|
|
Tempat asal: | China(Mainland) |
---|---|
Nama merek: | DZ |
Sertifikasi: | CE ISO |
Nomor model: | LPDC |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 Set |
Harga: | Negotiable |
Kemasan rincian: | Kayu |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 10 set / per bulan |
Informasi Detail |
|||
Garansi: | 1 tahun | Conition: | Baru |
---|---|---|---|
Dimensi (L * W * H):: | 163 L | Mesin Pengecoran: | Mesin Cetakan Jolt Moulding Machine |
Suhu Tungku Maksimum: | 1250 ℃ | Suhu Air Pendingin: | 20 ± 2 ℃ |
Cahaya Tinggi: | Tekanan aluminium die casting machine,Tekanan kuningan die casting machine |
Deskripsi Produk

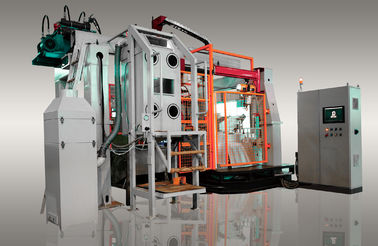

Mesin LPDC Efisiensi Tinggi Desain Modular Kompak Dengan Melting Induksi Terpadu
1. Tekanan dan kecepatan selama penuangan dapat disesuaikan, sehingga dapat diterapkan untuk semua jenis coran yang berbeda (seperti cetakan logam, cetakan pasir, dll.), Casting semua jenis paduan dan coran dari semua ukuran.
2. Mengisi cetakan injeksi bagian bawah diadopsi, mengisi cetakan logam cair stabil, tidak ada fenomena percikan, dapat menghindari gas yang terlibat dan erosi dinding cetakan dan inti, meningkatkan tingkat pengecoran berkualitas.
3. Casting kristalisasi di bawah tekanan, casting struktur kompak, garis besar yang jelas, permukaan halus, sifat mekanik yang tinggi, terutama untuk pengecoran dinding tipis besar.
4. Pemanfaatan logam dapat ditingkatkan menjadi 90 ~ 98% dengan menghilangkan riser makan.
5. Intensitas tenaga kerja rendah, kondisi kerja yang baik, peralatan sederhana, mekanisasi dan otomatisasi yang mudah dicapai.
6. Efisiensi casting sangat tinggi. (85 ~ 95%) karena tidak ada riser dan runner, gerbangnya kecil, sehingga biaya bahan dan waktu pemrosesan dapat sangat berkurang.
7. Mudah untuk membentuk pengarahan arah, kurang cacat internal.
8. Kurang keterlibatan gas dan serba guna. Kecepatan tekanan dapat diubah dan cairan diisi oleh aliran laminar.
9. Inti pasir dapat digunakan.
10. Mudah untuk mencapai otomatisasi, bisa operasi multi-Taiwan, operasi multi-proses.
11. Itu tidak terpengaruh oleh kecakapan operator.
II: PARAMETER TEKNIS | |||
1 | PERALATAN DASAR | SATU MANIPULATOR | DUA MANIPULTOR |
1.1 | FORNACE INDUKSI |
|
|
| FURNACE INDUCTION CHANNEL | 3 INDUKTOR | 3 INDUKTOR |
| KAPASITAS | 1800 KG | 1800kg |
| KAPASITAS PENCAIRAN | 350 KG / Jam | 520 KG / Jam |
| KOSUMSI DAYA | 3 * 35 KW | 2 * 80 KW |
| KONSUMSI DAYA @ HOLDING TEMEPRATURE 950 ℃ | 35KW | 35KW |
| Max.Temp. dari Tungku | 1250 ℃ | 1250 ℃ |
1.2 | MANIPULATOR | 1, GARIS LINEAR | 2, ROTARY |
| Maks. Kecepatan Manipulator (S) | 20 meter / mnt. | 35 ° / Dtk. |
1.3 | AGREGAT HIDROLIK | SERVO MOTOR: 1 * 7.5KW | SERVO MOTOR: 2 * 7.5KW |
| MINYAK | Etilena glikol |
|
| SILINDER | Grafit: 63 * 100 * 2 set |
|
| TEKANAN KERJA NOMINAL | 8MPa |
|
| SUHU SUHU HIDROLIK | ≤52 ℃ |
|
1.4 | UNIT DISTRIBUSI AIR |
|
|
| Air pendingin untuk gulungan tungku, bak grafit dan sistem hidrolik |
|
|
| Nilai PH | 7 ~ 8.5 |
|
| Tekanan air | 3-5 bar |
|
| Suhu air | 20 ± 2 ℃ |
|
| Aliran air | ≥15L / Min ≤80L / Min |
|
1.5 | UNIT TEKANAN UDARA |
|
|
| Udara terkompresi untuk pembersihan mati, katup pnematic, pembersihan tungku, katup casting dan keamanan dll. |
|
|
| Tekanan udara terkompresi | 0,6Mpa |
|
| Konsumsi udara terkompresi | 15㎥ / jam |
|
|
|
|
|
1.6 | UNIT DRIVE |
|
|
| MOTOR SERVO: | 1 * 7.5KW |
|
1.7 | PENUTUP FURNACE |
|
|
| 1 BENTUK TUBE RISER |
|
|
| 2 TABUNG PERLINDUNGAN UNTUK THERMOCOUPLES |
|
|
| 1 TABUNG RISER |
|
|
| 1 SEALING KERAMIK |
|
|
| 1 MENYETEL TABUNG DAN PENUTUP UNTUK PEMBUKAAN MANUAL |
|
|
|
|
|
|
1.8 | MANDI GRAFIT | 1 | 1 |
| Bath coating yang dikontrol suhu, bahan SS316L | ||

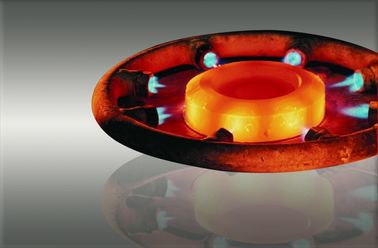

1.9 | KOMPOR GAS |
|
|
| Kompor gas dipasang pada penutup tungku untuk pemanasan tabung riser dan pra-pemanasan. | ||
1.1 | KONTROL DAN LISTRIK KABINET |
|
|
| KONTROL PLC | Siemens S7 / 300 |
|
| HMI (LAYAR SENTUH) | 1 |
|
| DIMENSI LUAR (L * W * H) | 1200 * 500 * 1800mm |
|
1.12 | SISTEM REMOTE |
|
|
| PC melalui Penampil Tim dan Internet terhubung | ||
2 | PILIHAN UTAMA | ONE MANIPULATOR LD5540-D | DUA MANIPULTOR LD5540-S |
2.1 | PIECE REMOVAL UNIT |
|
|
| Unit pelepasan otomatis, dilengkapi dengan mobil penerima untuk mengangkut coran ke troli penyimpanan secara langsung. | 1 | 1 |
2.2 | SHOT PERANGKAT BLASTING |
|
|
| Peledakan serbuk tembaga untuk pembersihan dies; | 1 | 1 |
2.3 | UNIT FILTER DAN SUCTION UNTUK CASTING VALVE | ||
| Untuk penghisapan debu seng oksida ke tungku pembersih | ||
2.4 | CRANE DENGAN HOIST LISTRIK | 500 KG | 500 kg |
2.5 | PEMBUKAAN PNEUMATIK DARI WINDOW INSERTING INTI |
|
|
| Secara otomatis membuka dengan silinder pneumatik; Menutup secara manual setelah pengaturan inti selesai. | ||
3 | PILIHAN LISTRIK | ONE MANIPULATOR LD5540-D | DUA MANIPULTOR LD5540-S |
|
|
|
|
3.1 | KONTAKTOR DAYA DARURAT | 1 |
|
| Dengan tombol berhenti darurat; untuk tujuan keamanan: ada pintu terkunci otomatis dan unit pagar lengkap. |
|
|
3.2 | KABEL KHUSUS | 10 M. |
|
|
|
|
|
4 | PILIHAN MATI | ONE MANIPULATOR LD5540-D | DUA MANIPULTOR LD5540-S |
4.1 | DIE FLANGES |
|
|
4.2 | PENGUKURAN SUHU DARI MATI | Kontrol PID |
|
4.3 | GRAPHITE BATH PENGUKURAN SUHU | Kontrol PID |
|
4.4 | POMPA SIRKUIT UNTUK MEMBERSIHKAN BATH GRAFIT YANG TERUS MENERUS |
|
|
4.5 | Maks. Dimensi Mati | 550 * 400mm |
|
4.6 | Maks. Ketebalan Mati | 2-70mm |
|
4.7 | Maks. Die Pembukaan stroke | 370mm |
|
4.8 | Maks. Berat Mati | 200 kg |
|
4.9 | Maks. kekuatan penutupan mati | 1500 kg |
|
4.1 | Maks. kekuatan ejector | 500 kg |
|
4.11 | Maks. die stroke ejector | 50mm |
|
5 | OPSI GAS PEMANASAN | ONE MANIPULATOR LD5540-D | DUA MANIPULTOR LD5540-S |
5.1 | Tekanan Propana | 0,5 bar |
|
5.2 | Aliran propana | 0,225 m3 / jam |
|
6 | OPSI UTILITAS | ONE MANIPULATOR LD5540-D | DUA MANIPULTOR LD5540-S |
6.1 | Ukuran Peralatan: L * W * H | 6500 * 6000 * 3400mm | 7000 * 7000 * 3687mm |
6.2 | Berat keseluruhan | 13T |
|
6.3 | Total Power | 125KW | 180KW |
6.4 | Tegangan operasi | 380V | 380V |
