Detail produk:
|
|
Tempat asal: | CHINA (DARAT DASAR) |
---|---|
Nama merek: | DZ |
Sertifikasi: | CE ISO |
Nomor model: | NC-62 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 set |
Harga: | Negotiable |
Kemasan rincian: | Kayu |
Waktu pengiriman: | 30 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 100 set/set per bulan |
Informasi Detail |
|||
Dimensi (L*W*H): | 3000*3100*2900mm | Tenaga mesin: | 16.5KW |
---|---|---|---|
Tegangan Terukur: | 380V | <i>Max.</i> <b>Maks.</b> <i>Diameter of polishing wheel</i> <b>Diameter roda pemoles</b>: | 600mm |
<i>Min.</i> <b>min.</b> <i>Diameter of polishing wheel</i> <b>Diameter roda pemoles</b>: | 400mm | Perjalanan sumbu X (mm): | 1200 |
Perjalanan sumbu Y (mm): | 1100 | Perjalanan Sumbu Z (mm): | 700 |
Perjalanan sumbu-U (mm): | ±90 ° | Perjalanan sumbu-V (mm): | ±360 ° |
Perjalanan Sumbu-W (mm): | ±360 ° | Nama: | mesin pemoles robotik |
Deskripsi Produk

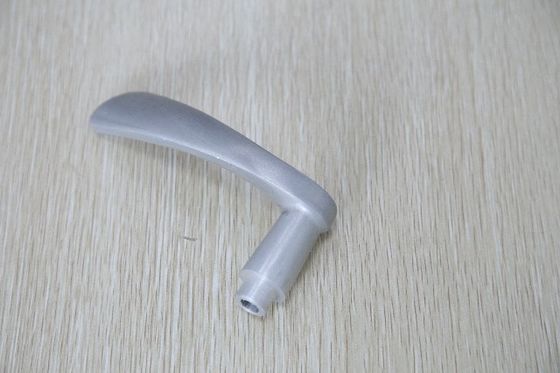

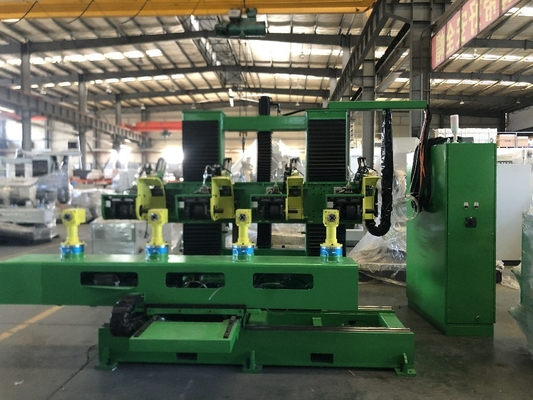

Kontrol Digital Penuh Mesin Poles Otomatis Untuk Kunci Poles / Gagang Pintu
• Sistem Kontrol Gerakan Italia Promax untuk fungsi pemrosesan Seragam & Kualitas tinggi
• 6 sumbu NC interpolasi yang dapat diprogram
• Motor buffing utama 4 nos., 1500 rpm & 7,5 kw masing-masing, Siemens Servo Germany
• Layar Sentuh Warna LCD 7” dari kotak Teach
• Dasar Pondasi Mesin Berat dari Baja, tebal 250 mm
• Perlengkapan & rak presisi tinggi dengan slide untuk Transmisi X/Y.
• Struktur Utama sumbu Y dilas dengan tabung persegi & temper untuk stabilitas & kekakuan.kamu
• Struktur Utama sumbu Z dilas secara integral, kekakuan yang baik, presisi tinggi & kecepatan bergerak tinggi.
• Kotak kemudi roda gigi W-Axis, diimpor dari Taiwan.
• Penutup teleskopik sumbu X/Y terbuat dari baja.
• Kompensasi Tekanan Otomatis
• Sistem Pelumasan Otomatis
• Port USB, sakelar kunci kunci memori usb
• Lampu mesin untuk indikasi
PARAMETER TEKNIK
sr. Tidak. |
Keterangan | UOM | Spesifikasi |
1 | Model Mesin | NC64L | |
2 | Meja: | ||
Ukuran Meja (PxL) | mm | 2740*375 | |
Tinggi dari Tanah (tanpa perlengkapan)
|
mm | 880 | |
Kecepatan Putar Jig | rpm | 20 | |
Jumlah stasiun Pengindeksan | tidak. | 4 | |
Ukuran Stasiun/Diameter Kerja.(maks) | mm | 350 | |
Jenis Tabel |
Bergerak - meja bergerak dengan batang sekrup/sekrup bola. Digerakkan oleh motor servo.
|
||
Motor Diarahkan untuk Meja | Motor servo | ||
Penjepitan komponen / Konsumsi Udara | 2 M3/Jam | ||
Stasiun kecepatan Rotasi Motor | RPM | 1500 | |
2 | Sumbu X/Y/Z/U/V/W: | ||
perjalanan sumbu X | mm | 1000 | |
Sumbu X Maks.kecepatan | m/mnt | 20 | |
perjalanan sumbu Y | mm | 900 | |
Sumbu Y Maks.kecepatan | m/mnt | 20 | |
perjalanan sumbu Z | mm | 700 | |
Sumbu Z Maks.kecepatan | m/mnt | 20 | |
sumbu U | derajat | ±90 ° | |
Sumbu U Maks.kecepatan | Deg./dtk | 20 | |
sumbu V | derajat | ±360 ° | |
Sumbu V Maks.kecepatan V | Deg./dtk | 30 | |
Sumbu W | derajat | ±360 ° | |
Sumbu W Maks.kecepatan | Deg./dtk | 30 | |
3 | Kepala Buffing / Poles: | ||
Jumlah kepala | tidak. | 4 | |
Motor Poles Spindle Utama | KW | 30 (4 nos. x 7,5 kw masing-masing) | |
Ketinggian Kerja yang Diizinkan | mm | 300 | |
Ukuran roda pemoles (habis) | mm | 600*60*15 mm | |
Senyawa pemoles (habis) | Jenis | lilin padat | |
Ukuran senyawa pemoles (habis) | mm | 450*55*30 mm | |
Aplikasi senyawa pemoles
|
Perangkat otomatis untuk pengumpanan senyawa padat ke roda pemoles secara berkala. | ||
Roda pemoles (habis) | Membuat | CINA - BUATAN XIAMEN | |
Senyawa pemoles (habis) | Membuat | CINA - BUATAN XIAMEN | |
Jenis roda Poles | Kapas, roda jahit padat | ||
4 | Kompensasi Tekanan Otomatis | Ya tersedia | |
5 | Tekanan Udara Terkompresi | Batang | 6 bar |
6 | Diameter Koneksi Hisap untuk Pengumpulan Debu | mm | 500*500 (2 koneksi setiap mesin) |
7 | Total Beban Terhubung | Kw | 43 |
8 | Kolektor Debu | ||
9 | Dimensi Mesin (L×W×H) | mm | 5300*3400*3000 |
10 | Total Berat Mesin | kg | 8000 |
11 | Motor Buffing Spindle Utama | Kapasitas & Membuat | 7,5 Kw - SIEMENS Motor servo (4 No.) Nomor Model - 1FL6096-1AC61-2LB1 |
12 | Gear Motors dan Gear Box untuk semua sumbu | Membuat | Italia Rossi |
13 | bantalan | Membuat | NSK JAPAN Bantalan bola dalam alur - 6005zz Bantalan bola dalam alur - 6007zz Bantalan bola dalam alur - 6015zz Bantalan bola dalam alur - 6018zz Bantalan bola dalam alur - 6204zz Bantalan bola dalam alur - 6209zz Bantalan bola kontak sudut - 7004C Kursi pendukung - FK25-B Kursi pendukung - FF25-B Bantalan liner - LML16UU Bantalan jarum - KR26 |
14 | Silinder Pneumatik | Membuat | AirTAC TAIWAN |
15 | Switchgear | Membuat | ABB-SWISS |
16 | Tekan tombol | Membuat | ABB-SWISS |
17 | Pengontrol gerak/sistem Kontrol dan motor servo | Membuat | PROMAX - Italia |
18 | Peredam gigi cacing | Membuat | Italia Rossi |
19 | Penggeser Linier dan Sekrup | Membuat | HIWIN - Taiwan |
20 | Penggerak Servo | Membuat | PROMAX - Italia |
21 | Kompensasi Otomatis | Membuat | PROMAX - Italia |
22 | Kontaktor | Membuat | ABB-SWISS |
23 | Panel Daya | Membuat | DELTA - Taiwan |
24 | Pemegang sekering | Membuat | KEPERCAYAAN |
25 | Relai Termal | Membuat | ABB-SWISS |
26 | Lampu Alarm Tiga Warna | Membuat | HNTD |
27 | Kontrol Transformator | Membuat | TENGNE |
28 | Kabel | Membuat | CHINA-TAIYANG |
29 | Stabilizer Tegangan | Kva | 60 Kva, 1 no.(Sudah termasuk harga mesin) |
30 | Biaya Perlengkapan/Biaya Gripper | jumlah | Satu Set-4 Unit (Termasuk dalam harga mesin) |
31 | Garansi Mesin | 1 tahun | |
32 | Garansi Pengendali | 2 tahun |
